球幕影院作为一种沉浸式视听体验空间，其设计与施工需融合结构工程、声学、光学、电子技术及用户体验等多学科知识，核心目标是实现 “全景覆盖 + 沉浸交互” 的效果。

一、球幕影院设计核心要点

球幕影院的设计需围绕 “视觉沉浸、听觉包围、体验适配” 三大核心，涵盖场地规划、结构、声学、光学、系统集成等多维度。

1. 场地规划与空间适配

球幕的球形结构对场地有特殊要求，需优先明确基础条件：

• 空间尺寸：球幕直径通常为 8-30 米（小型科普馆 8-12 米，大型娱乐场馆 15-30 米），需预留球体外围设备区（投影机房、功放间等，约占总面积 15%-20%）和疏散通道（宽度≥1.2 米，符合消防规范）。

• 承重要求：球幕骨架（金属结构）+ 设备（投影机、音响、座椅）总重较大（直径 15 米的球幕总重可达 5-8 吨），地面需做加固处理（混凝土标号≥C30，局部增设钢筋网）。

• 选址建议：优先选择建筑高层或独立区域，减少外界震动（避免投影画面抖动）；若为室内改造，需确认天花板承重（吊装设备时）和墙体隔声性。

2. 球幕结构设计

球幕是核心载体，需平衡 “结构稳定” 与 “投影适配”：

• 球体形态：分为半球幕（观众视角朝上 30°-60°，适合科普类，如天文展示）和全球幕（360° 包裹，适合沉浸式剧情体验），需根据内容定位选择。

• 骨架系统：采用铝合金或钢材焊接 / 螺栓连接，形成网格状球面框架（误差需≤±5mm，确保幕布平整）；大型球幕需做力学模拟（抗风载、抗震，尤其室外球幕）。

• 幕布材料：需满足 “高增益（≥1.5）、低反光、抗拉伸”，常用 PVC 复合幕（表面微凸结构增强漫反射）或金属幕（适合高亮度投影，增益≥2.0）；安装时需 “张拉式固定”（四周用弹性组件均匀受力），避免褶皱影响画面。

3. 光学系统设计

投影是球幕的 “视觉核心”，需解决 “无缝拼接” 和 “画质均匀”：

• 投影方案：

• 小型球幕（直径≤12 米）：1-2 台短焦投影机（投射比≤0.6），适合单通道画面；

• 大型球幕（直径＞12 米）：多通道融合（4-12 台投影机），通过边缘融合技术消除拼接缝（融合带宽度 5%-10%）。

• 参数要求：投影机亮度≥8000 流明（避免环境光干扰），分辨率≥4K（单通道），对比度≥20000:1（暗部细节清晰）；需搭配 3D 校正软件（如 Warping 工具），实时校准画面畸变。

• 环境光控制：室内需全遮光（墙面、地面用吸光材料，反射率≤10%）；应急照明采用低亮度 LED（色温≤3000K），避免影响投影画质。

4. 声学系统设计

需实现 “360° 声场包围”，同时避免回声和干扰：

• 音响布局：

• 主音响：球幕下方或侧方安装线阵列音箱（覆盖观众区中高频）；

• 环绕声：天花板、侧墙安装吸顶音箱（4-8 只，间隔 2-3 米），实现 “沉浸式环绕”；

• 低音炮：地面角落放置（2-4 只），增强低频震撼感（需做减震处理，避免共振）。

• 声学处理：墙面采用穿孔吸音板（孔径 3-5mm，吸音率≥0.8）+ 聚酯纤维棉（填充空腔），地面铺厚地毯（厚度≥5mm），减少回声和驻波；隔声设计（墙体砌双层 120mm 砖墙，中间填岩棉，隔声量≥40dB），避免内外噪音干扰。

5. 系统集成设计

需将视听、控制、特效等系统联动，确保流畅体验：

• 影音系统：核心设备包括解码器（支持 7.1/9.1 声道）、功放（功率匹配音响，预留 20% 冗余）、播放器（支持 4K/8K 影片，延迟≤50ms）。

• 控制系统：采用中控系统（如 Crestron、AMX），通过触摸屏或编程逻辑，实现 “一键启动”（投影、音响、照明、特效同步开启）、影片进度联动（如暂停时自动降低音量）。

• 体验增强系统：

• 座椅：根据球幕角度设计倾斜角（15°-30°，确保视线覆盖 80% 以上球幕），可选动感座椅（搭配液压 / 电动缸，同步影片动作）；

• 特效：加装风感（侧方风机）、水雾（顶部微喷）、气味（定制香氛系统），增强沉浸感（需与影片帧同步，误差≤0.1s）。

二、球幕影院施工关键流程

施工需严格遵循 “精度控制 + 安全规范”，分阶段推进：

1. 施工准备阶段

• 图纸会审：结合设计图（结构、机电、影音）做 3D 模拟（如 Revit 建模），排查管线冲突（如投影机吊装位与消防管道重叠）。

• 材料验收：幕布需检测平整度（误差≤2mm/m²）、投影机实测亮度（与参数偏差≤10%）、钢材骨架做防腐处理（镀锌层厚度≥80μm）。

• 安全防护：高空作业区（如球幕顶部）搭设脚手架（承重≥2kN/m²），电气施工需接地保护（接地电阻≤4Ω）。

2. 基础与结构施工

• 地面加固：按设计浇筑混凝土垫层（厚度≥100mm），预埋膨胀螺栓（固定座椅和设备）；若为楼层安装，需验算楼板承重（增设钢梁加固）。

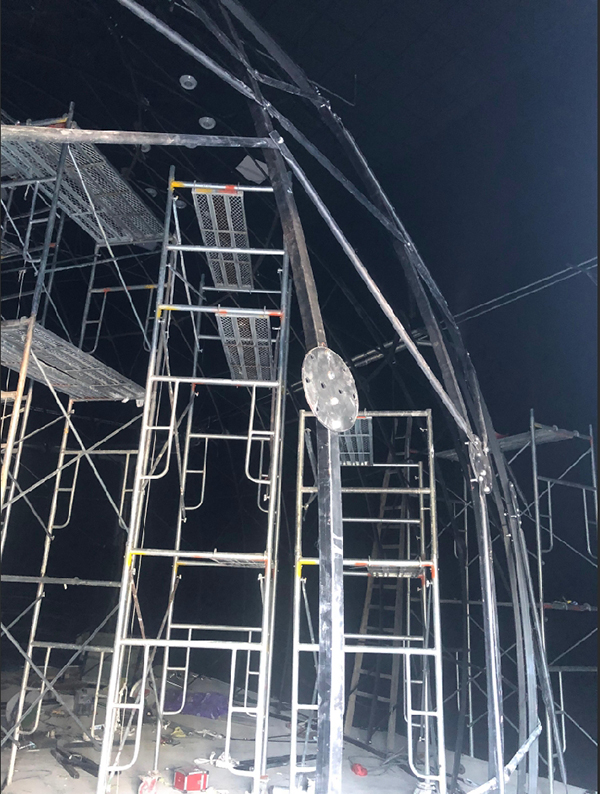

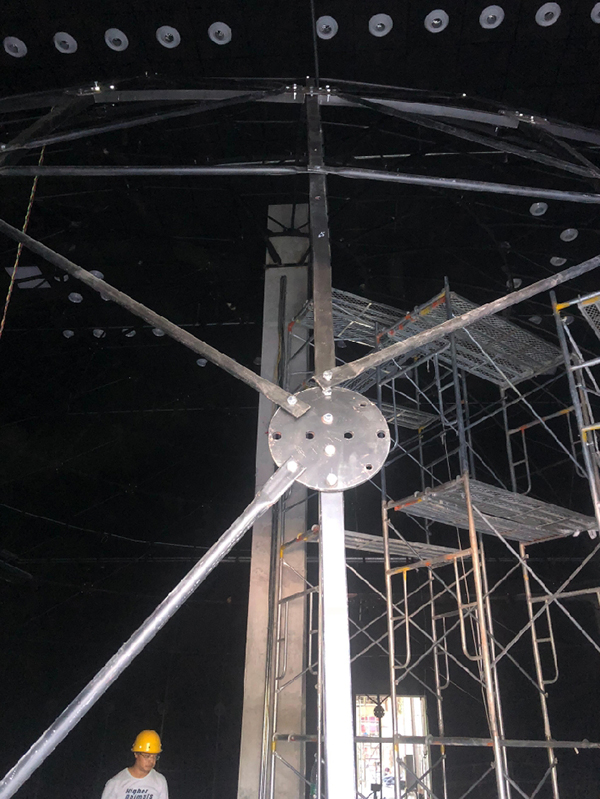

• 球幕骨架安装：

1. 定位放线：用全站仪校准球心坐标（误差≤3mm），标记骨架节点位置；

2. 分段拼装：先安装底部环形框架（水平度误差≤2mm），再逐层安装径向骨架（对称施工，避免变形）；

3. 焊接 / 固定：关键节点满焊（焊缝高度≥8mm），螺栓连接需做防松处理（加弹簧垫圈）。

• 幕布安装：先固定边缘龙骨（与骨架间隙≤1mm），再将幕布沿纬线方向张拉（张力均匀，用拉力计控制在 50-80N/m），最后用专用胶条密封接缝（避免漏光）。

3. 设备安装与布线

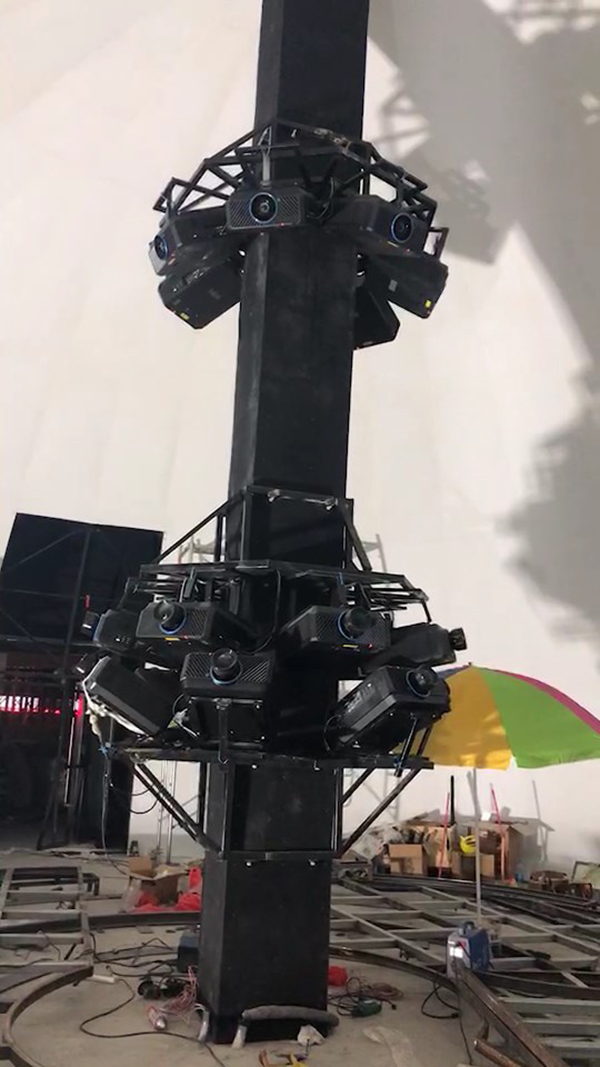

• 投影机安装：

• 吊装支架：用型钢焊接（承重≥2 倍投影机重量），与天花板预埋件螺栓固定；

• 角度校准：通过激光投线仪定位，确保镜头中心与球幕纬线中点对齐（偏差≤5mm）。

• 音响与管线：

• 音响固定：吸顶音箱用膨胀螺栓固定（嵌入深度≥50mm），低音炮底部垫减震垫（厚度≥10mm）；

• 布线：弱电（HDMI、网线）穿金属管（防干扰），强电（功放、照明）与弱电间距≥300mm，管线标识清晰（用色标区分）。

• 座椅安装：按排版图定位，座椅腿与地面预埋件焊接（或螺栓固定），确保同排座椅高度差≤2mm，间距≥650mm（预留通道）。

4. 调试与验收

• 投影调试：

• 融合校准：用专业软件（如 Scalable Display）生成测试图，调整各投影机重叠区域亮度（误差≤5%）、色彩（Delta E≤3）；

• 畸变校正：通过网格线校准，确保球幕边缘画面无拉伸（直线度误差≤1mm）。

• 声学调试：用声级计测试声场均匀度（各区域声压级差≤3dB），听感测试（无杂音、环绕定位准确）。

• 系统联调：模拟影片播放，测试 “投影 - 音响 - 特效” 同步性（延迟≤30ms），连续运行 8 小时检测稳定性（无死机、画面闪烁）。

• 验收标准：

• 结构：骨架垂直度误差≤1/1000，幕布平整度≤3mm/m²；

• 视听：画面无拼接缝、无偏色，声场覆盖均匀；

• 安全：消防通道畅通（符合 GB 50016），应急照明、疏散指示正常。
